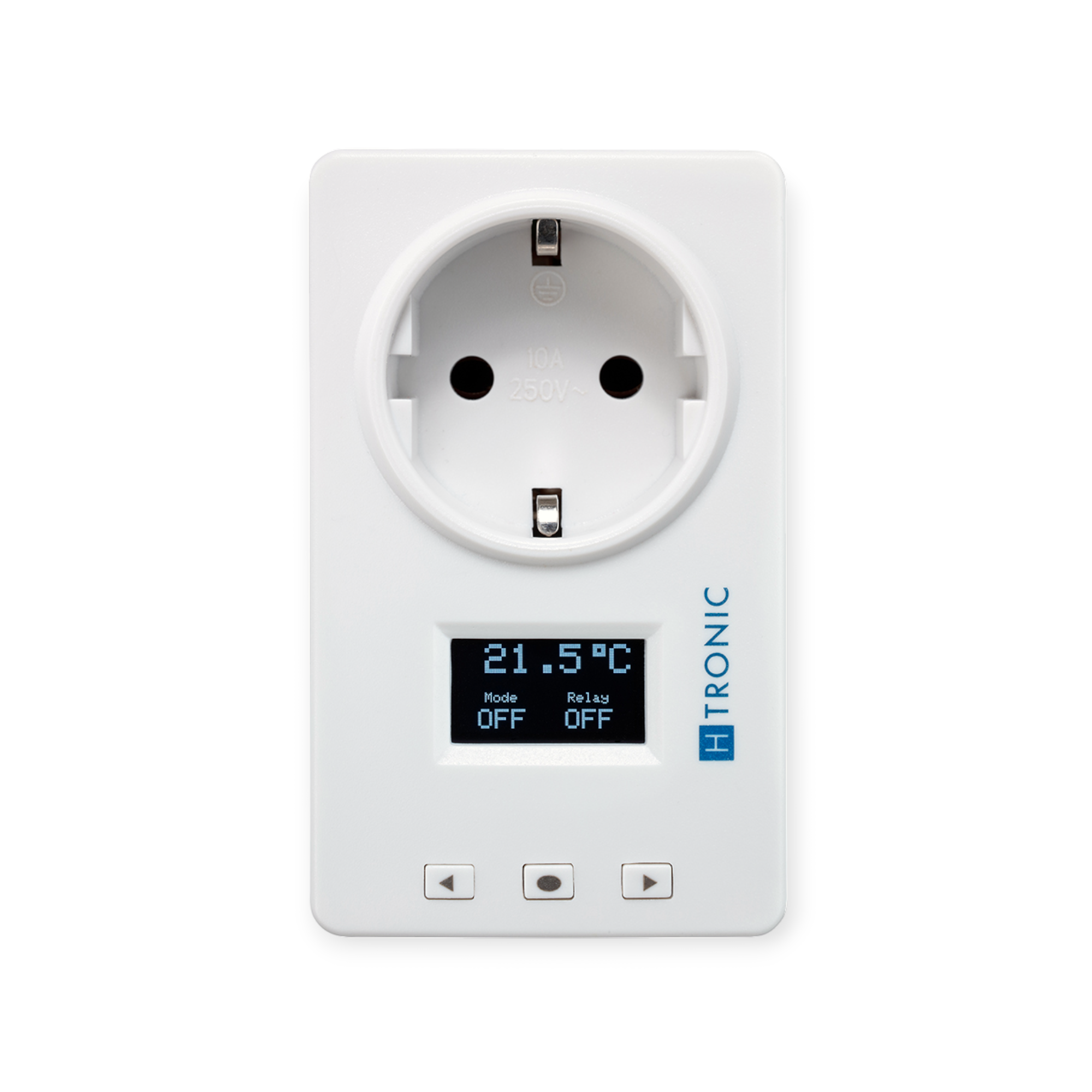

H-Tronic Universal-Temperaturschalter UTS 125

Der neue H-Tronic Universal-Temperaturschalter UTS 125.

Der bestimmungsgemäße Einsatz des Gerätes ist das temperaturabhängige Schalten von elektrischen  Geräten. Das Gerät kann einen angeschlossenen Verbraucher (230 V~/50 Hz, max. 10 A, 2300 VA) temperaturgesteuert ein- oder ausschalten. Die Ein- und Aus­schalttemperatur ist im Bereich von –55°C bis +127°C frei einstellbar, Schritt­weite 0,1°C. Ein anderer Einsatz als vorgegeben ist nicht zulässig!

Funktion:

Der Thermoschalter UTS 125 erfasst die aktuelle Umgebungstemperatur und schaltet automatisch das angeschlossene Gerät ein und auch wieder aus, wenn die Temperatur bestimmte Werte erreicht. Sinkt z.B. die Raumtemperatur auf unter 20 °C, wird automatisch ein Heizlüfter aktiviert und heizt bis zur eingestellten Temperatur. Danach schaltet sich das Gerät von alleine aus. Grundsätzlich lässt sich der Thermoschalter UTS 125 überall dort einsetzen, wo Sie die Kontrolle über die Raumtemperatur behalten wollen: Ob nun im Gewächshaus bei der Überwinterung von Pflanzen, im Hobbyraum im Keller ohne eigene Heizung, für elektrische Außensaunen, im Schildkröten-Terrarium, Koibecken, Teich …. Der UTS125 eignet sich für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz-oder Kühlbetrieb erforderlich ist wie Zentralheizung, Klimaanlage, Inkubator usw. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, aber auch als Ersatz für defekte mecha­nische Thermostate oder Digitalthermometer dienen,  etc..

Die Leistung des angeschlossenen Gerätes darf 2300 VA nicht überschreiten.

Technische Daten:

– Betriebsspannung: 230 VAC/50 – 60 Hz
– Ausgangsspannung: 230 V/50 Hz/10 A (für 230-Volt-Steckdose)
– Leistungsaufnahme: ca. 0,3 VA (Stand-by)
– Maximale Anschlusslast: 230 VAC / 2300 VA / 10 A
– Sensor-Messbereich: –55 bis + 127,0 °C
– Genauigkeit im Bereich (–55 °C …–10 °C: +/–2 °C
– im Bereich –10 °C …+85 °C: +/–0,5 °C
– im Bereich + 85 °C …+127 °C: +/–2 °C
– Auflösung : 0,1 °C
– Schutzart: IP 20
– Geräte-Umgebungstemperatur: –10 bis +40 °C
– Abmessung ohne Stecker (B x H x T): 60 x 98 x 40 mm

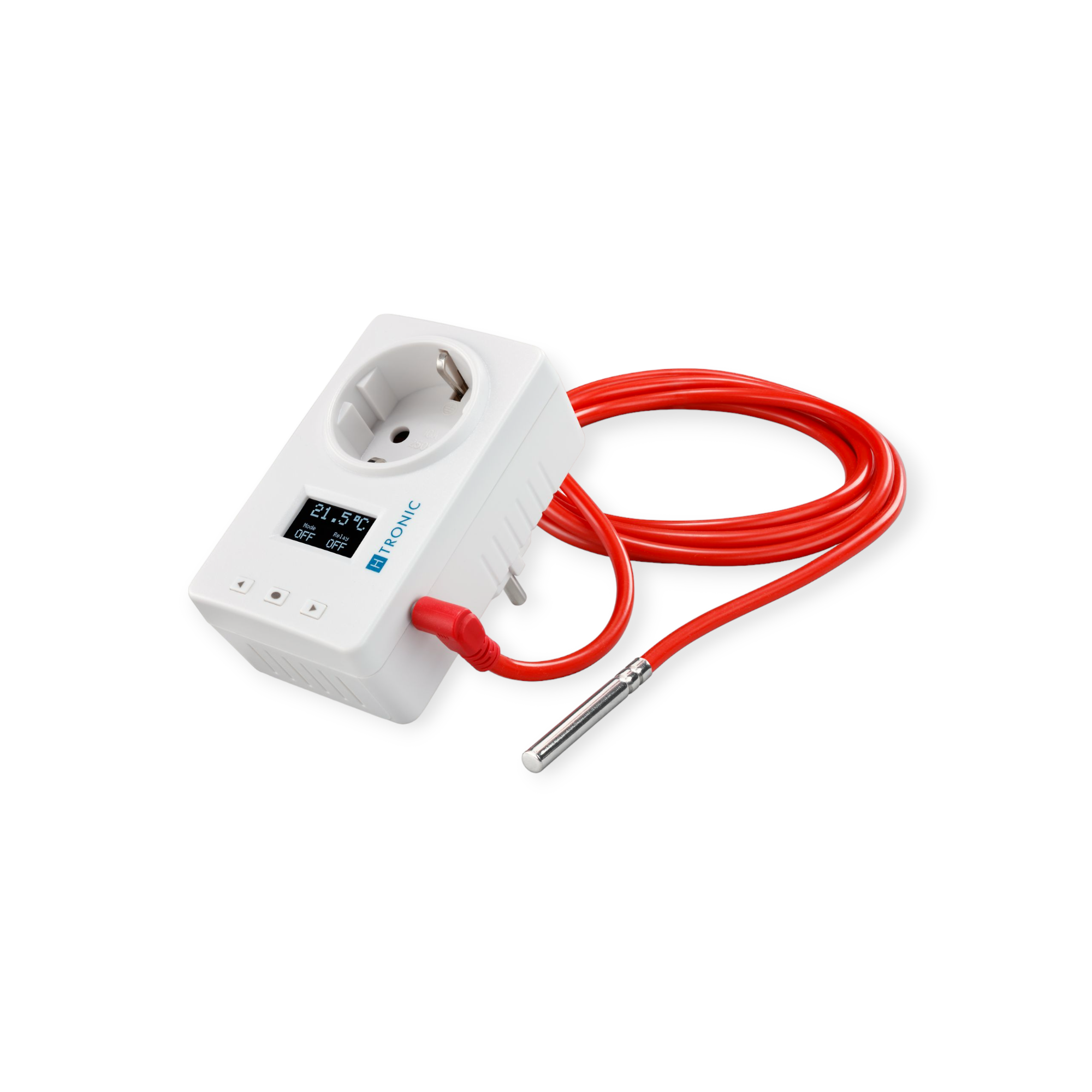

– Temperaturfühler im Wasserdichten Gehäuse vergossen (Abmessung: 30 x 9 mm)
– Display per Tasten um 180 °  drehbar
– Temperaturfühler Typ: Maxim DS 18B20 (mit 2,0 m Kabel im Lieferumfang)
– Min./Max. Anzeige
– Schalttemperatur von –55…+127 °C in 0,1°C-Schritten frei einstellbar
– Hysterese (Schaltgenauigkeit) frei einstellbar (0.1°C … 10°C )
– Fernmessung bis 50 m
– Fühlerüberwachung auf Kurzschluss
– Fühlerüberwachung auf Unterbrechung
– Ausgang schaltet bei Fühlerfehler ab
– Bedienungs- und überwachungsfreier Betrieb
– Einstellbar auf Heizen oder Kühlen
– LC-Display für Temperatureinstellung, Relais (Steckdose) ein, Fühlerfehler, Heizen, Kühlen
– Speicherung der programmierten Schaltschwellen auch bei Netzspannungsausfall
– Automatischer Neustart nach Spannungsausfall
